Приёмо-передающее радиочастотное оборудование

1. Спутниковые приёмные и приёмо-передающие антенны

Антенны «SUPRAL» предназначены для приема сигналов с геостационарных спутников как в Кu-диапазоне (10,7-12,75 ГГц), так и в С-диапазоне (З,4-4,2 ГГц) в зависимости от применяемого облучателя.

Принцип работы спутниковой антенны заключается в следующем. Антенна сосредотачивает (фокусирует) приходящие от спутника слабые микроволновые сигналы в точке называемой фокусом, где сигналы могут быть собраны при помощи специального устройства (облучателя). Для обеспечения данного эффекта рефлектор представляет собой вырезку из параболоида вращения, который обладает свойством фокусирования волнового фронта, приходящего в фазе параллельно основной оси параболоида в одной фокальной точке. В указанной точке устанавливается блок облучателя. Любые волны, которые приходят под углами отличающимися от направления основной оси параболоида, отражаются так, что не попадают в фокальную точку.

Выпускаемые рефлекторы имеют различные конфигурации, использующие как осесимметричные, так и офсетные вырезки из параболоидов вращения. Также наряду с цельными вариантами антенн имеются варианты с разборными рефлекторами для удобства их транспортировки.

Рефлекторы антенн «SUPRAL» изготавливаются из алюминиевых сплавов и оцинкованной стали и окрашиваются на автоматизированной линии порошковой окраски, оснащенной современным технологическим оборудованием, обеспечивающим качественное покрытие, что дает максимальную защиту от коррозии металла и воздействия агрессивных атмосферных осадков.

Держатели облучателя и растяжки изготавливаются из оцинкованной стали, что позволяет использовать их в самых различных климатических условиях без опасения их разрушения.

Опорно-поворотные устройства антенн «SUPRAL» имеют повышенную жесткость, что позволяет смотреть телепередачи даже при сильном ветре. Все элементы опорно-поворотных устройств покрыты горячим цинком, а крепежные элементы - методом гальванического цинкования.

1.1. Антенны KU-диапазона

• Офсетная спутниковая антенна СТВ - 1,2 - 1.1

1.2. Антенны KU- и С-диапазона

1.2.1. Офсетные спутниковые антенны

• СТВ - 1,4 - 1.1
• СТВ - 1,8 - 1.2
• СТВ - 2,4 - 1.1
• СТВ - 2,4 - 5.1 лепестковая

• СТВ - 3,7 - 1.1

1.2.2. Прямофокусные спутниковые антенны:

• СТВ - 1,65 - 1.1
• HUAXIN Rx1,8 и Rx2,2 лепестковые

• СТВ - 2,0 -1.1 / 2,0 - 1.2

• СТВ - 5,0 -1.1 лепестковая

2. Эфирные приёмные и передающие антенны

3. МШУ-конверторы, облучатели антенн  и усилители

3.1. МШУ-конверторы спутниковой частоты C- Ku- и Ka- диапазонов от всемирно известных производителей Norsat Inc., Nisshinbo Micro Devices (NJR), XMW Inc., Gilat Satellite Networks, а также абонентские блок-конверторы производства Inverto и Global Invacom.

Спутниковый блок-конвертор частоты (LNB - Low-Noise Block downconverter) - приёмное устройство, предназначенное для преобразования частоты электромагнитной волны диапазона спутникового приёма в промежуточную частоту L-диапазона. Спутниковый блок-конвертор частоты объединяет в себе малошумящий усилитель (МШУ) принимаемого со спутника ТВ-сигнала и понижающий преобразователь частоты. Опорный генератор конверторов построен на основе синтезатора частоты с автоподстройкой по образцовому источнику (PLL - Phase-Locked Loop), имеет собственный термокомпенсированный кварцевый генератор, использующийся как источник образцовой частоты. Также опорный генератор конверторов может быть построен на основе диэлектрического резонатора (DRO - Dielectric Resonator Oscillator). Конвертор устанавливается на облучателе спутниковой антенны и подключается к приёмному оборудованию коаксиальным кабелем. По этому же кабелю осуществляется питание конвертора и, если требуется, передача управляющих сигналов.

Наиболее востребованные модели на рынке профессионального спутникового телевизионного приёма:

3.1.1. С-диапазон:



       МШУ-конверторы Norsat LNB PLL серия 5000                    МШУ-конверторы Norsat LNB DRO серия 8000

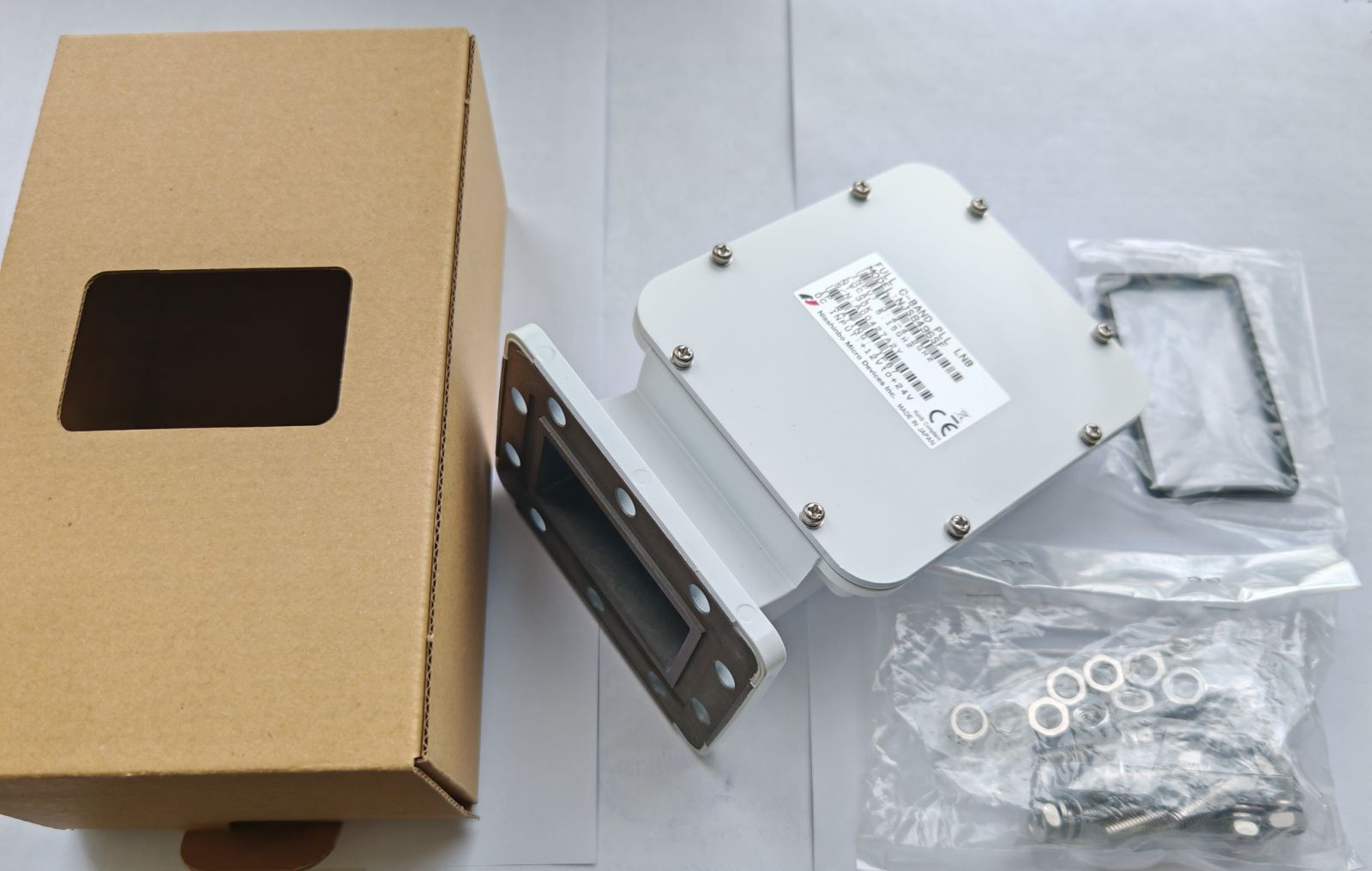

      МШУ-конверторы Nisshinbo LNB PLL серия 8486                    Малошумящий усилитель Nisshinbo LNA 8451(52)

3.1.2. Ku-диапазон:

• МШУ-конверторы Norsat LNB PLL 4000 серия

          4507ВF                                                                                                                   4507СF

4507AF

• МШУ-конверторы Nisshinbo LNB PLL

                                                             NJR2843L                                                                                                                   NJR2843S

• МШУ-конверторы Gilat

LN2047

Предлагаемые МШУ-конверторы отличает высокая стабильность частоты гетеродина, хорошее линейное усиление в рабочем диапазоне, низкий нормированный уровень собственных и фазовых шумов.

Возможна поставка МШУ-конвертора в комплекте с широкополосным антенным облучателем и, при необходимости, плавным волноводным переходом . Тип и параметры облучателя согласуются при заказе.

   3.2. Облучатели антенн:

     3.2.1. Облучатели Юниторг С-диапазона с развязкой по поляризации в рабочей полосе частот более 27,5 дБ:

•        ООФ-П 3.55-4.2 - Облучатель С-диапазона офсетный (полоса 3.55-4.2 ГГц) с радиопрозрачным укрытием (РПУ-135);
•        ООФ-П 3.4-4.2 - Облучатель С-диапазона офсетный (полоса 3.4-4.2 ГГц) с радиопрозрачным укрытием (РПУ-135).



     3.2.2.  ОCОФ 3.4-4.2 - Облучатель Юниторг С-диапазона офсетный с круговой поляризацией (полоса 3.4-4.2 ГГц) с развязкой по поляризации 20,0 дБ.;



    Для облучателей с ДАГ (диэлектрической антенной головкой) для защиты от осадков предлагается РПУ-135  - Радиопрозрачное укрытие (колпак). Комплектность: РПУ + хомут + клей-гель. Продается как в составке комплекта с облучателем, так и отдельно.

  Схематичная инструкция по сборке РПУ-135



  Облучатель Ku-диапазона №005 для офсетной антенны           Облучатель Ku-диапазона №058 для прямофокусной антенны

    Переход плавный металлический Ku №011                                 Сборка Ku-диапазона "Облучатель - Переход - МШУ-конвертор"



Для спутниковых операторов предлагаем абонентские блок-конверторы Ku-диапазона Inverto и Global Invacom.

Inverto Twin Black Pro Блок-конвертор Ku-диапазона                           Блок-конвертор Ku-диапазона Invacom SNF - 031

на 2 выхода с линейной поляризацией



Возможна поставка блок-конвертора в комплекте с антенным облучателем Ku-диапазона. Тип и параметры облучателя согласуются при заказе.



4. Системы частотной и временной синхронизации

• RTNTP-1A - сервер точного времени по стандарту NTP является малогабаритным сервером точного времени по стандарту NTP и обеспечивает доступ к текущему значению времени по одному каналу Ethernet 10BASE-T, 100BASE-TX или 1000BASE-T (опция).

• RT-PTP-XX - модули синхронизации времени по стандарту IEEE-1588v2 (PTP) предназначены для временной синхронизации пользовательских устройств, поддерживающих стандарт IEEE-1588v2 (PTP), по сети Ethernet 10/100/1000 Base-T.

                     RT-PTP-MS                                                                                                                                        RT-PTP-SL

RT-PTP-TC

5. Полосно-пропускающие и режекторные волноводные фильтры

6. Фидерное и распределительное оборудование

7. Передатчики цифрового наземного телевизионного вещания
